HC100 HART 組合式智能終端是一款支持HART 通?? 訊協議，具備無線藍牙功能的便攜式手持智能終端。HC100 產品由HART 智能終端、藍牙HART 調制解調器與 FieldHand 主程序組合而成，可以靈活應用于各種現場作業的多種任務，包括初始設置、日常點檢、故障診斷調試、組態和維護。對橫河DPharp EJA/EJX 系列與YTA 系列 變送器產品實現 HART 通訊協議的全 DD 文件解析，提供直觀的操作與統合的使用平臺。HC100 預裝由重慶橫河川儀有限公司自主開發的全DD 解析HART 通訊協議配置軟件FieldHand，通過國家權威機構測評，符合GB25000.51軟件規范。
在線監視與通訊
在線通訊時，通訊信號不會影響現場儀表 4～20mA DC輸出。使用便捷
設備菜單結構簡潔，易于瀏覽。數字導航功能，操作界面?zhèn)鞒袀鹘y(tǒng)的HART 手操? 器習慣，易于上手，操作便捷，可自由選擇中/英文菜單。在線升級
FieldHand 主程序與 DD 文件庫支持在線升級, 免除返廠升級的繁瑣。藍牙通訊
HART智能終端與調制調節器之間實現藍牙通訊，可遠距離完成設備調試，安全可靠。通訊日志
可快速獲取需要的通訊信息與事件日志，極大助力維護與研發。本質安全
中國NEPSI本安認證。標準規格
適用型號:
[現場儀表] ?DPharp EJA/EJX ?YTA
標準規范:
支持FCG 基金會標準HART5/7 協議DD全解析，符合新的增強型 DDL 標準（IEC 61804-3）
RoHS:
按GB/T26572 進行標識
EMC:
GB/T18268-2010
連接:
SIG 認證藍牙 5.0
環境:
使用溫度：一般 -20～50℃，防爆 -20～40℃
保存溫度：-50～60℃
環境濕度：0～95% RH，無冷凝
物理規格
| 操作系統 | Android 8.1.0 | |
| CPU | Cortex-A53 處理器 1.3 GHz | |
| 顯示 | 5.0英寸,HD (720×1280)OGS屏，支持5點觸控康寧大猩猩玻璃2代面板 | |
| 內存 | ROM: 64GB，RAM: 4GB | ? |
| 通訊接口 | 藍牙5.0 | |
| 其他 | 拍照功能 | |
| 電源 | AC適配器,100～240VAC,50/60Hz 4500mAh防爆電池正常室溫條件可連續使用10h | |
| 尺寸 (W×D×H) | 154×84×16.8mm | |
| 重量 | 0.51kg | |
| 防護等級 | IP68 |
外形示意圖
藍牙 HART 調制解調器①
| 一般規格 | ||
| 通訊協議 | HART 5/7 | |
| 尺寸 | 100mm×49mm×23mm | |
| 主機通訊接口 | 藍牙V2.0 Virtual COM Port | |
| 工作頻率 | 2.4GHz （2.402GHz～2.480GHz 0~78channel） | ? |
| 電池及連續使用時間 | 3.6V鋰電池(推薦ER14505型)②，連續使用35h以上 | |
| 環境 | ||
| 工作溫度 | -20℃～60℃ | |
| 防護等級 | IP20 | |
| 其他 | ||
| 接口電纜 | 長0.5m,終端為黑色小鉤/鱷魚夾 |
①簡稱：調制解調器
調制解調器部品訂貨代碼：M2891AQ
②出廠附 1 節EVE 品牌ER14505 3.6V 電池。
電池為消耗品，如更換請使用 EVE 品牌 ER14505 3.6V 電池。
注：部品升級，規格參數如有變更，恕不另行通知。
確保在通訊回路中至少250Ω負載電阻(最大為連接儀表允許HART通訊的最大負載。DPharp EJA/EJX系列為600Ω,YTA 系列為 550Ω)，可采取以下 2 種方式：
方式1（推薦）
當儀表供電回路中的通訊負載符合HART 通訊規范要求時，請將調制解調器開關撥至“ON” 的位置，并將儀表按下圖的方式接線。即將調制解調器并聯在儀表電源的正負極或者250Ω負載電阻兩端。
?
方式2
當儀表供電回路中的通訊負載小于 HART 通訊規范要求時，請把調制解調器開關撥至“ON+250Ω”的位置，按下圖方式接線。請注意，調制解調器必須串聯在回路中使用。
使用說明書
- HC100 HART組合式智能終端（2.0 MB）
- DPharp HART 5/7 通訊型 ?(EJX-A/EJA-E) （12.2 MB）
- YTA610/710 溫度變送器（HART 協議）（2.09 MB）
一般規格書
- HC100 HART組合式智能終端（824KB）
尋找有關我們產品和解決方案的更多信息？
EJA系列的EJAC60E衛生型變送器，采用不使用封入液的無液型傳感器，解決封入液泄漏風險，并搭載EJA系列的LCD顯示器、量程設置和數字通訊等智能功能，實現衛生安全的智能壓力測量，適用于食品/飲料/醫藥等行業。
EJAC60E主要特性包括：
- 無封入液泄漏風險
- EJA系列智能特性
- 材料標準采用高耐蝕·高張力雙相不銹鋼
- 16種適配器
安全無液型傳感器向智能變送器升級!
EJAC60E衛生適配系統是由無液壓力變送器與衛生適配器組成的衛生型智能變送器，在保持受壓部分的衛生性能的同時，提供16種形狀的可更換適配器，適用于各種應用過程中的衛生連接和壓力測量，并同時減少維護數量和成本。
?
- 設備名稱：啤酒發酵儲罐
- 應用范圍：內部壓力、液位、管道壓力（監測發酵、儲存和過濾過程中的儲罐內壓、液位和輸送管道壓力)
?
- 設備名稱：各種過濾
- 應用范圍：堵塞檢測、破裂檢測（監測過濾器入口和出口之間的壓差)
?
- 設備名稱：食品熱交換器
- 應用范圍：啤酒/飲料/乳制品以及熱介質的壓差監測?
| ? | 壓力變送器EJA530E | 新型壓力變送器 （無液型） EJAC60E | |||
|---|---|---|---|---|---|
| 最大量程 | 50MPa | 400kPa | 1MPa | 3MPa | |
| 最小量程 | 10kPa | 20kPa | 0.1MPa | 0.3MPa | |
| 響應時間 | 90ms | 120ms | |||
| 過程溫度 | -40 to 120 °C | -20 to 150 °C(連續) | |||
| 膜片材質 | 哈氏合金 C276 | 雙相不銹鋼 | |||
| 環境溫度 | 無LCD顯示屏 | -40 to 85 °C | -40 to 85 °C | ||
| 帶LCD顯示屏 | -30 to 80 °C | -30 to 80 °C | |||
尋找有關我們產品和解決方案的更多信息？
EJXC40A數字遠傳（DRS）系統由設置于高壓側的主傳感器和低壓側的從傳感器組成，通過DRS專用通信電纜連接和傳輸信號，由主傳感器進行差壓計算并輸出4~20 mA模擬信號或者數字信號。EJXC40A數字遠傳（DRS）系統適用于液體、氣體或蒸汽流量的測量以及液位、密度和壓力的測量。
主要特性：
- 高性能、高精度、高可靠性
- DRS專用通信電纜最長可達45米
- 多種儲罐類型的信號表征
- SIL2 / SIL3認證
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
提供更多信息
DRS系統提供更多信息，包括差壓（主變量）、高壓側壓力和傳感器溫度以及低壓側壓力和傳感器溫度，為您的生產過程提供更深入的了解。
?
信號曲線表征
信號曲線表征功能適用于補償非線性應用的4～20mA模擬輸出信號，可用于例如各類罐體測量和流量測量等，以及輸入壓力與輸出信號對應關系明確的所有應用。該功能可設置多至10段信號曲線，使測量更加靈活便捷。
內置顯示表
內置顯示表可顯示所有測量變量（差壓/靜壓/膜盒溫度），以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，所以不會受其影響，提供可能更有用的現場信息。
堅固耐用的構造
堅固耐用的構造可以延長變送器的使用壽命，幫助您的工廠減少故障。
注意：所有結構材料均符合NACE (MR0175 / ISO15156)的材料建議。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用滿足SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
主動式傳感器技術
DPharp數字傳感器為主動式傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
專利自檢系統
專利自檢系統可實現信號的實時反向檢查功能，在變送器傳遞和轉換信號的同時，確認和檢測計算和轉換的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
差壓（DP）
DRS系統使用兩個相同型號和膜盒的主傳感器（高壓側）和從傳感器（低壓側）輸出差壓。
- 使用EJX530A表壓變送器時
| 膜盒 | 測量量程 | 范圍 |
|---|---|---|
| A | 2 ~ 200 kPa | ?200 ?~ 200 kPa |
| B | 0.01 ?~ 2 MPa | ?2 ?~ 2 MPa |
| C | 0.05 ?~ 10 MPa | ?10 ?~ 10 MPa |
| D | 0.35 ?~ 50 MPa | ?50 ?~ 50 MPa |
?
使用EJX630A表壓變送器時
| 膜盒 | 測量量程 | 范圍 |
|---|---|---|
| A | 2 ~ 200 kPa | ?200 ~ 200 kPa |
| B | 0.01 ~ 2 MPa | ?2 ~ 2 MPa |
| C | 0.05 ~ 10 MPa | ?10 ~ 10 MPa |
| D | 0.35 ~ 70 MPa | ?70 ~ 70 MPa |
一般規格書
- ?EJ??XC40A數字遠傳（DRS）系統?（1.4MB）
- ?EJX系列HART 5 / HART 7 通訊 （2.3 MB）
- ?EJX系列FOUNDATION Fieldbus通訊 （976 KB）
- ?EJX系列PROFIBUS PA通訊?（927 KB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?EJXC40A數字遠傳（DRS)系統?（10 MB）
- ?DPharp BRAIN通訊 （3.9 MB）
- ?DPharp HART 5/7通訊 （11.5 MB）
- ?DPharp FOUNDATION Fieldbus通訊（7.3 MB）
- ?DPharp PROFIBUS PA通訊（8.6 MB）
尋找有關我們產品和解決方案的更多信息？
EJX930A高性能多變量變送器采用單晶硅諧振式傳感器，可輸出測量差壓、靜壓和過程溫度以及測算質量流量，適用于高靜壓應用。支持HART、FOUNDATION現場總線和RS485 Modbus等多種協議。
EJX930A功能特性包括：
質量流量：
- 支持孔板，噴嘴和文丘里
- HART7協議下還支持均速管和錐形流量計
- 質量流量精度±1.0％
- 完全補償質量流量
- 質量流量積算儀，精度±1.0％
- 脈沖/觸點輸出
- 最大工作壓力4,500 psi
- TUV SIL 2/3認證
復合傳感：
- 差壓精度±0.04％
- 靜壓精度±0.1％
- 外部溫度精度±0.9°F
- 最大工作壓力4,500 psi
- TUV SIL 2/3認證
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
動態補償與更高精度
DPharp數字傳感器擁有同時測量差壓/靜壓/溫度的能力，基于實時數據對測量值進行動態補償，免除溫度變化和靜壓變化的影響，達到更高的精確性。
多維穩定性（靜壓/溫度/過壓）
EJX-A系列變送器不僅能夠在變化的溫度和靜壓下提供穩定可靠的測量，并且通過精巧的結構設計，使變送器在異常過壓情況下也能保護傳感器，維持穩定性。例如在工廠設備啟動或停止時未執行正確的閥組操作或工業過程不穩定的情況，通過過壓保護設計，變送器不會受到損壞，并且壓力恢復正常后即可正常運行，無需進行過壓后的再次調校。
| ? | EJX910A | EJX930A |
|---|---|---|
| 最大工作壓力 | 3,600 psi | 4,500 psi |
| 備注 | - | - |
多變量多應用
多變量變送器可測量差壓、靜壓與過程溫度，并通過溫壓補正與計算，為您的控制系統提供準確的質量流量、液位和過程溫度等數據，無需配置多臺變送器，減少高達20%的資本支出（CAPEX）。
信號曲線表征
EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號。可用于例如罐體測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。
內置顯示表
EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。
診斷功能
EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。
高級診斷
引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。
堅固耐用的構造
堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。
注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。
過壓保護
不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
DPharp數字傳感器
DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
Back-Check自檢系統
已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
通用安裝
通常不同狀態的介質需要不同的安裝配置，因此處理多種介質的工廠需要維護相應的多種安裝配置。EJX-A系列變送器提供通用的安裝方式，可配置應對氣體和液體，減少變送器的備品庫存。
標準工業過程連接
EJX-A系列變送器采用符合IEC61518標準的過程連接，不需要您購置專用閥組或配件。您可以根據自己的需求對其進行更改，不會因為需要專用連接而限制您的設計選擇。
EJX930A概述
詳細規格請參閱“資料下載”選項卡下的一般規格書。
| 測量類型 | |
|---|---|
| 變量 | 質量流量 差壓（DP） 靜壓（SP） 過程溫度（來自RTD） |
| 參考精度 | |
| 質量流量 | ±1.0％ |
| 差壓 | ±0.04％ |
| 靜壓（絕對） | ±0.1％ |
| 過程溫度 | ±0.9°F |
| 長期穩定性 | |
| 差壓 | ±0.1％URL/15年 |
| 響應時間 | |
| 差壓 | 所有膜盒：250毫秒 |
| 靜壓 | 所有膜盒：200毫秒 |
| 最大壓力限制（MWP） | |
| 所有膜盒 | 4,500 psi |
| 過壓影響 | |
| DP | ±0.03％URL |
| 規格一致性 | |
| EJX-A系列 | ±3σ |
| 爆破壓力（絕對值） | |
| 所有膜盒 | 10,000 psi |
EJX930A通訊協議
HART協議
- 在1:10流量范圍內1.0％的質量流量精度
- 支持孔板，噴嘴和文丘里管
- HART7協議下還支持多孔平均差壓皮托管和錐形流量計
- 同時輸出4~20mA信號和脈沖信號
- HART協議可選HART 5或HART 7
- SIL 2認證標準
FF現場總線協議?
- 在1:10流量范圍內1.0％的質量流量精度
- 支持孔板，噴嘴和文丘里管
- 提供各種功能塊：5 AI、AR、IT、SC以及IS標準
- 可選PID功能
- 循環顯示多至10個值
Modbus協議
- RS485 Modbus協議為流量計算機提供簡便的多傳感數據傳輸
- 為每個測量變量提供過程數據狀態：差壓，靜壓和過程溫度 - 使得易于實施過程數據診斷
- 循環顯示多達16個變量，包括RTU管理數據
- 通過多點通信可以連接多至32個變送器
一般規格書
- ?EJX930A多變量發射器 （1.7 MB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?EJX910A和EJX930A多變量變送器（6.7 MB）
- ?EJX910A和EJX930A多變量發送器HART通訊?（12.9 MB）
- ?EJX910A和EJX930A現場總線通訊（7.7 MB）
- ?EJX910A和EJX930A多變量變送器Modbus通訊 （3.8 MB）
尋找有關我們產品和解決方案的更多信息？
EJX910A高性能多變量變送器采用單晶硅諧振式傳感器，可輸出測量差壓、靜壓和過程溫度以及測算質量流量。支持HART、FOUNDATION現場總線和RS485 Modbus等多種協議。
EJX910A功能特性包括：
質量流量：
- 支持孔板，噴嘴和文丘里管
- HART7協議下還支持均速管和錐形流量計
- 質量流量精度±1.0％
- 完全補償質量流量
- 質量流量積算儀，精度±1.0％
- 脈沖/觸點輸出
- TUV SIL 2/3認證
復合傳感：
- 差壓精度±0.04％
- 靜壓精度±0.1％
- 外部溫度精度±0.9°F
- TUV SIL 2/3認證
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
動態補償與更高精度
DPharp數字傳感器擁有同時測量差壓/靜壓/溫度的能力，基于實時數據對測量值進行動態補償，免除溫度變化和靜壓變化的影響，達到更高的精確性。
多維穩定性（靜壓/溫度/過壓）
EJX-A系列變送器不僅能夠在變化的溫度和靜壓下提供穩定可靠的測量，并且通過精巧的結構設計，使變送器在異常過壓情況下也能保護傳感器，維持穩定性。例如在工廠設備啟動或停止時未執行正確的閥組操作或工業過程不穩定的情況，通過過壓保護設計，變送器不會受到損壞，并且壓力恢復正常后即可正常運行，無需進行過壓后的再次調校。
| ? | EJX910A | EJX930A |
|---|---|---|
| 最大工作壓力 | 3,600 psi | 4,500 psi |
| 備注 | - | - |
多變量多應用
多變量變送器可測量差壓、靜壓與過程溫度，并通過溫壓補正與計算，為您的控制系統提供準確的質量流量、液位和過程溫度等數據，無需配置多臺變送器，減少高達20%的資本支出（CAPEX）。
信號曲線表征
EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號。可用于例如罐體測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。
內置顯示表
EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。
診斷功能
EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。
高級診斷
引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。
堅固耐用的構造
堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。
注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。
過壓保護
不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
DPharp數字傳感器
DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
Back-Check自檢系統
已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
通用安裝
通常不同狀態的介質需要不同的安裝配置，因此處理多種介質的工廠需要維護相應的多種安裝配置。EJX-A系列變送器提供通用的安裝方式，可配置應對氣體和液體，減少變送器的備品庫存。
標準工業過程連接
EJX-A系列變送器采用符合IEC61518標準的過程連接，不需要您購置專用閥組或配件。您可以根據自己的需求對其進行更改，不會因為需要專用連接而限制您的設計選擇。
EJX910A概述
詳細規格請參閱“資料下載”選項卡下的一般規格書。
| 測量類型 | |
|---|---|
| 變量 | 質量流量 差壓（DP） 靜壓（SP） 過程溫度（來自RTD） |
| 參考精度 | |
| 質量流量 | ±1.0％ |
| 差壓 | ±0.04％ |
| 靜壓（絕對） | ±0.1％ |
| 過程溫度 | ±0.9°F |
| 長期穩定性 | |
| 差壓 | ±0.1％URL/15年 |
| 響應時間 | |
| 差壓 | L-膜盒：230毫秒 M和H膜盒：200毫秒 |
| 靜壓 | 所有膜盒：200毫秒 |
| 最大壓力限制（MWP） | |
| L-膜盒 | 2,300 psi |
| M和H膜盒 | 3,600 psi |
| 過壓影響 | |
| 差壓 | ±0.03％URL |
| 規格一致性 | |
| EJX-A系列 | ±3σ |
| 爆破壓力（絕對值） | |
| 所有膜盒 | 10,000 psi |
EJX910A通訊協議
HART協議
- 在1:10流量范圍內1.0％的質量流量精度
- 支持孔板，噴嘴和文丘里管
- HART7協議下還支持多孔平均差壓皮托管和錐形流量計
- 同時輸出4~20mA信號和脈沖信號
- HART協議可選HART 5或HART 7
- SIL 2認證標準
FF現場總線?協議
- 在1:10流量范圍內1.0％的質量流量精度
- 支持孔板，噴嘴和文丘里管
提供各種功能塊：5 AI、AR、IT、SC以及IS標準
- 可選PID功能
- 循環顯示多至10個值
Modbus協議
- RS485 Modbus協議為流量計算機提供簡便的多傳感數據傳輸
- 為每個測量變量提供過程數據狀態：差壓，靜壓和過程溫度 - 使得易于實施過程數據診斷
- 循環顯示多達16個變量，包括RTU管理數據
- 通過多點通信可以連接多至32個變送器
- 支持32位字符標簽和識別碼，便于識別變送器
一般規格書
- ?EJX910A多變量變送器 （10.0 MB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?EJX910A和EJX930A多變量變送器（6.7 MB）
- ?EJX910A和EJX930A多變量發送器HART通訊?（12.9 MB）
- ?EJX910A和EJX930A現場總線通訊（7.7 MB）
- ?EJX910A和EJX930A多變量變送器Modbus通訊 （3.8 MB）
尋找有關我們產品和解決方案的更多信息？
EJX630A高性能壓力變送器采用單晶硅諧振式傳感器技術，適用于測量液體、氣體或蒸汽的壓力。EJX630A將壓力轉換成4～20mA DC電流信號輸出，具有快速響應、遠程設定、自診斷等功能。
EJX630A功能特性包括：
- 精度±0.04％（可選精度±0.025％）
- 穩定性±0.1％URL/15年
- 響應時間90毫秒
- 最大工作壓力15,200 psi
- TUV和Exida SIL 2/3認證
- 本地參數設置（LPS）
提供HART 5/7、HART(1~5V DC)低功耗型、FF現場總線、PROFIBUS PA以及BRAIN等通訊協議。
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
信號曲線表征
EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號?？捎糜诶绻摅w測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。
內置顯示表
EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。
診斷功能
EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。
高級診斷
引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。
堅固耐用的構造
堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。
注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。
過壓保護
不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
DPharp數字傳感器
DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
Back-Check自檢系統
已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
通用安裝
通常不同狀態的介質需要不同的安裝配置，因此處理多種介質的工廠需要維護相應的多種安裝配置。EJX-A系列變送器提供通用的安裝方式，可配置應對氣體和液體，減少變送器的備品庫存。
標準工業過程連接
EJX-A系列變送器采用符合IEC61518標準的過程連接，不需要您購置專用閥組或配件。您可以根據自己的需求對其進行更改，不會因為需要專用連接而限制您的設計選擇。
EJX630A概述
詳細規格請參閱“資料下載”選項卡下的一般規格書。
| 測量類型 | |
|---|---|
| 主變量 | 絕對壓力 |
| 參考精度 | |
| 主變量 | ±0.04％ ±0.025％（/ HAC規格） |
| 穩定性 | |
| 主變量 | ±0.1％URL/15年 |
| 響應時間 | |
| 主變量 | 90毫秒 |
| 量程比 | |
| 主變量 | 膜盒：100：1 B，C或D膜盒：200：1 |
| 爆破壓力（絕對值） | |
| A，B或C膜盒 | 7,250 psi（50 MPa） |
| D膜盒 | 26,390 psi（182 MPa） |
| 規格一致性 | |
| EJX-A系列 | ±3σ |

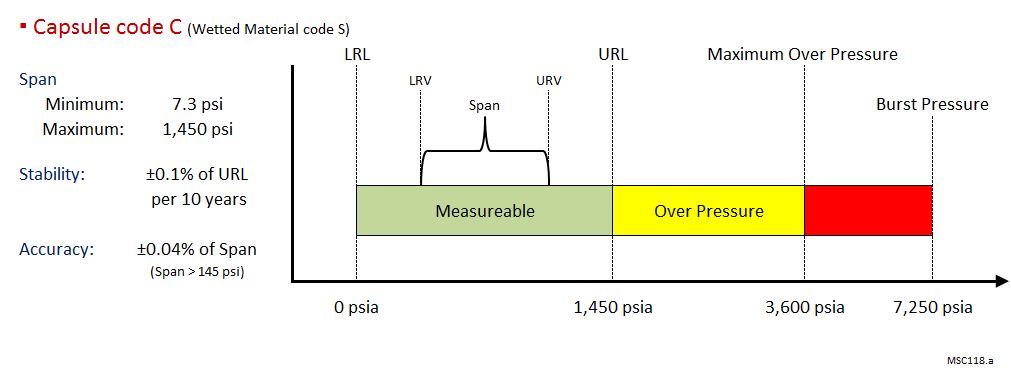

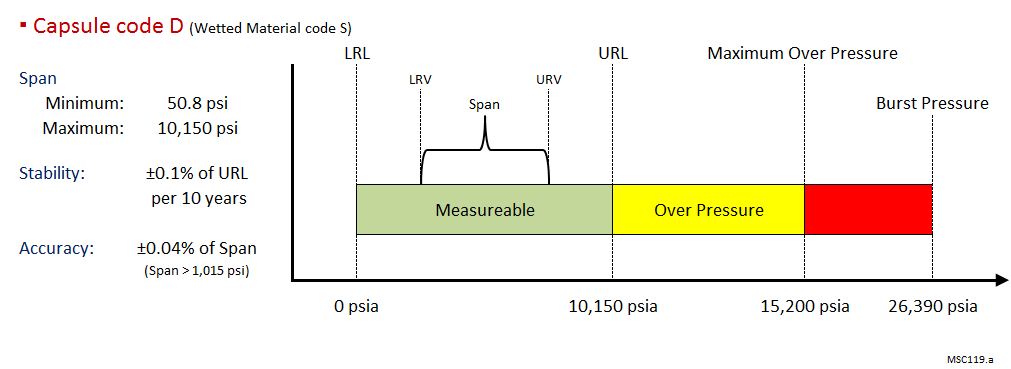

EJX630A膜盒
一般規格書
- ?EJX630A高性能壓力變送器 （1.4 MB）
- ?EJX系列HART 5 / HART 7 通訊 （2.3 MB）
- ?EJX系列FOUNDATION Fieldbus通訊 （976 KB）
- ?EJX系列PROFIBUS PA通訊?（927 KB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?EJX510A，EJX530A，EJX610A，EJX630A，EJA510E，EJA530E絕對壓力和壓力變送器 （5.7 MB）
- ?DPharp BRAIN通訊 （3.9 MB）
- ?DPharp HART 5/7通訊 （11.5 MB）
- ?DPharp FOUNDATION Fieldbus通訊（7.3 MB）
- ?DPharp PROFIBUS PA通訊（8.6 MB）
尋找有關我們產品和解決方案的更多信息？
EJX610A高性能絕對壓力變送器采用單晶硅諧振式傳感器技術，適用于測量液體、氣體或蒸汽的壓力。EJX610A將測量壓力轉換成4～20mA DC電流信號輸出，具有快速響應、遠程設定、自診斷等功能。
EJX610A功能特性包括：
- 精度±0.04％
- 穩定性±0.2％URL/15年
- 響應時間90毫秒
- 最大工作壓力15,200 psi
- TUV和Exida SIL 2/3認證
- 本地參數設置（LPS）
提供HART 5/7、HART(1~5V DC)低功耗型、FF現場總線、PROFIBUS PA以及BRAIN等通訊協議。
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
信號曲線表征
EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號。可用于例如罐體測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。
內置顯示表
EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。
診斷功能
EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。
高級診斷
引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。
堅固耐用的構造
堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。
注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。
過壓保護
不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
DPharp數字傳感器
DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
Back-Check自檢系統
已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
通用安裝
通常不同狀態的介質需要不同的安裝配置，因此處理多種介質的工廠需要維護相應的多種安裝配置。EJX-A系列變送器提供通用的安裝方式，可配置應對氣體和液體，減少變送器的備品庫存。
標準工業過程連接
EJX-A系列變送器采用符合IEC61518標準的過程連接，不需要您購置專用閥組或配件。您可以根據自己的需求對其進行更改，不會因為需要專用連接而限制您的設計選擇。
EJX610A概述
詳細規格請參閱“資料下載”選項卡下的一般規格書。
| 測量類型 | |
|---|---|
| 主變量 | 絕對壓力 |
| 參考精度 | |
| 主變量 | ±0.04％ |
| 穩定性 | |
| 主變量 | ±0.2％URL/15年 |
| 響應時間 | |
| 主變量 | 90毫秒 |
| 量程比 | |
| 主變量 | 膜盒：100：1 B，C或D膜盒：200：1 |
| 爆破壓力（絕對值） | |
| A，B或C膜盒 | 7,250 psi（50 MPa） |
| D膜盒 | 26,390 psi（182 MPa） |
| 規格一致性 | |
| EJX-A系列 | ±3σ |
EJX610A膜盒
一般規格書
- ?EJX610A高性能絕對壓力變送器 （1.4 MB）
- ?EJX系列HART 5 / HART 7 通訊 （2.3 MB）
- ?EJX系列FOUNDATION Fieldbus通訊 （976 KB）
- ?EJX系列PROFIBUS PA通訊?（927 KB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?EJX510A，EJX530A，EJX610A，EJX630A，EJA510E，EJA530E絕對壓力和壓力變送器 （5.7 MB）
- ?DPharp BRAIN通訊 （3.9 MB）
- ?DPharp HART 5/7通訊 （11.5 MB）
- ?DPharp FOUNDATION Fieldbus通訊（7.3 MB）
- ?DPharp PROFIBUS PA通訊（8.6 MB）
尋找有關我們產品和解決方案的更多信息？
EJX530A高性能壓力變送器采用單晶硅諧振式傳感器技術，適用于測量液體、氣體或蒸汽的壓力。EJX530A將壓力轉換成4～20mA DC電流信號輸出，具有快速響應、遠程設定、自診斷等功能。
EJX530A功能特性包括：
- 精度±0.04％
- 穩定性±0.1％URL/15年
- 響應時間90毫秒
- TUV和Exida SIL 2/3認證
- 本地參數設置（LPS）
提供HART 5/7、HART(1~5V DC)低功耗型、FF現場總線、PROFIBUS PA以及BRAIN等通訊協議。
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
信號曲線表征
EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號?？捎糜诶绻摅w測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。
內置顯示表
EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。
診斷功能
EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。
高級診斷
引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。
堅固耐用的構造
堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。
注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。
過壓保護
不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
DPharp數字傳感器
DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
Back-Check自檢系統
已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
EJX530A概述
詳細規格請參閱“資料下載”選項卡下的一般規格書。
| 測量類型 | |
|---|---|
| 主變量 | 絕對壓力 |
| 參考精度 | |
| 主變量 | ±0.04％ |
| 穩定性 | |
| 主變量 | ±0.1％URL/15年 |
| 響應時間 | |
| 主變量 | 90毫秒 |
| 可調比 | |
| 主變量 | 膜盒：25：1 B，C或D膜盒：50：1 |
| 爆破壓力（絕對值） | |
| A，B或C膜盒 | 4,350 psi（30 MPa） |
| D膜盒 | 19,100 psi（132 MPa） |
| 規格一致性 | |
| EJX-A系列 | ±3σ |
EJX530A膜盒
一般規格書
- ?EJX530A壓力變送器 （1.4 MB）
- ?EJX系列HART 5 / HART 7 通訊 （2.3 MB）
- ?EJX系列FOUNDATION Fieldbus通訊 （976 KB）
- ?EJX系列PROFIBUS PA通訊?（927 KB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?EJX510A，EJX530A，EJX610A，EJX630A，EJA510E，EJA530E絕對壓力和壓力變送器 （5.7 MB）
- ?DPharp BRAIN通訊 （3.9 MB）
- ?DPharp HART 5/7通訊 （11.5 MB）
- ?DPharp FOUNDATION Fieldbus通訊（7.3 MB）
- ?DPharp PROFIBUS PA通訊（8.6 MB）
尋找有關我們產品和解決方案的更多信息？
EJX510A高性能絕對壓力變送器采用單晶硅諧振式傳感器技術，適用于測量液體、氣體或蒸汽的壓力。EJX510A將測量壓力轉換成4～20mA DC電流信號輸出，具有快速響應、遠程設定、自診斷等功能。
EJX510A功能特性包括：
- 精度±0.04％
- 穩定性±0.2％URL/15年
- 響應時間90毫秒
- 最大工作壓力10,800 psi
- TUV和Exida SIL 2/3認證
- 本地參數設置（LPS）
提供HART 5/7、HART(1~5V DC)低功耗型、FF現場總線、PROFIBUS PA以及BRAIN等通訊協議。
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
信號曲線表征
EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號。可用于例如罐體測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。
內置顯示表
EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。
診斷功能
EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。
高級診斷
引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。
堅固耐用的構造
堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。
注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。
過壓保護
不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
DPharp數字傳感器
DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
Back-Check自檢系統
已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
EJX510A概述
詳細規格請參閱“資料下載”選項卡下的一般規格書。
| 測量類型 | |
|---|---|
| 主變量 | 絕對壓力 |
| 參考精度 | |
| 主變量 | ±0.04％ |
| 穩定性 | |
| 主變量 | ±0.2％URL/15年 |
| 響應時間 | |
| 主變量 | 90毫秒 |
| 量程比 | |
| 主變量 | 膜盒：25：1 B，C或D膜盒：50：1 |
| 爆破壓力（絕對值） | |
| A，B或C膜盒 | 4,350 psi（30 MPa） |
| D膜盒 | 19,100 psi（132 MPa） |
| 規格一致性 | |
| EJX-A系列 | ±3σ |
EJX510A膜盒
一般規格書
- ?EJX510A絕對壓力變送器 （1.4 MB）
- ?EJX系列HART 5 / HART 7 通訊 （2.3 MB）
- ?EJX系列FOUNDATION Fieldbus通訊 （976 KB）
- ?EJX系列PROFIBUS PA通訊?（927 KB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?EJX510A，EJX530A，EJX610A，EJX630A，EJA510E，EJA530E絕對壓力和壓力變送器 （5.7 MB）
- ?DPharp BRAIN通訊 （3.9 MB）
- ?DPharp HART 5/7通訊 （11.5 MB）
- ?DPharp FOUNDATION Fieldbus通訊（7.3 MB）
- ?DPharp PROFIBUS PA通訊（8.6 MB）
尋找有關我們產品和解決方案的更多信息？
EJX440A高性能壓力變送器采用單晶硅諧振式傳感技術，適用于測量液體、氣體或蒸汽的壓力。EJX440A將測量差壓轉換成4～20mA DC電流信號輸出，具有快速響應、遠程設定自診斷等功能。
EJX440A功能特性包括：
- 精度±0.04％
- 穩定性±0.1％URL/15年
- 響應時間90毫秒
- TUV和Exida SIL2 / SIL3認證
- 本地參數設置（LPS）
提供HART 5/7、HART(1~5V DC)低功耗型、FF現場總線、PROFIBUS PA以及BRAIN等通訊協議。
數字傳感
DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。
信號曲線表征
EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號?？捎糜诶绻摅w測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。
內置顯示表
EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。
診斷功能
EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。
高級診斷
引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。
堅固耐用的構造
堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。
注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。
過壓保護
不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。
獨立第三方認證
EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。
功能性安全
EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。
DPharp數字傳感器
DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。
Back-Check自檢系統
已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。
延長校準間隔時間
EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。
多種維護方式
EJX-A系列變送器支持通過多種平臺進行通訊和維護。
FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。
本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。
簡易故障檢修
當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。
通用安裝
通常不同狀態的介質需要不同的安裝配置，因此處理多種介質的工廠需要維護相應的多種安裝配置。EJX-A系列變送器提供通用的安裝方式，可配置應對氣體和液體，減少變送器的備品庫存。
標準工業過程連接
EJX-A系列變送器采用符合IEC61518標準的過程連接，不需要您購置專用閥組或配件。您可以根據自己的需求對其進行更改，不會因為需要專用連接而限制您的設計選擇。
EJX440A概述
詳細規格請參閱“資料下載”選項卡下的一般規格書。
| 測量類型 | |
|---|---|
| 主變量 | 表壓 |
| 參考精度 | |
| 主變量 | ±0.04％ |
| 穩定性 | |
| 主變量 | ±0.1％URL/15年 |
| 響應時間 | |
| 主變量 | 90毫秒 |
| 量程比 | |
| 主變量 | 200：1 |
EJX440A膜盒
一般規格書
- ?EJX440A高靜壓壓力變送器 （1.5MB）
- ?EJX系列HART 5 / HART 7 通訊 （2.3 MB）
- ?EJX系列FOUNDATION Fieldbus通訊 （976 KB）
- ?EJX系列PROFIBUS PA通訊?（927 KB）
使用說明書
- ?EJX和EJA-E系列差壓和壓力變送器安裝手冊（10.9 MB）
- ?差壓和壓力變送器?（8.5 MB）
- ?DPharp BRAIN通訊 （3.9 MB）
- ?DPharp HART 5/7通訊 （11.5 MB）
- ?DPharp FOUNDATION Fieldbus通訊（7.3 MB）
- ?DPharp PROFIBUS PA通訊（8.6 MB）
